KEITHLEY吉時利2450型觸摸屏數字源表的使用方法

　　什么是KEITHLEY吉時利2450型觸摸屏數字源表呢?KEITHLEY吉時利2450型觸摸屏數字源表的特點是什么呢?今天一起了解一下吧!!!

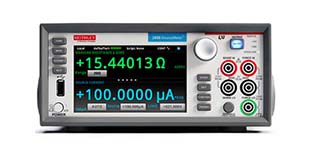

　　KEITHLEY吉時利2450型觸摸屏數字源表

　　KEITHLEY吉時利2450型數字源表結合2400系列數字源表(自1995年推出后即成為業內標準)和2600B系列數字源表的產品設計優勢和測量精準度。2450型數字源表在一個半機架 (half-rack) 尺寸的儀器中結合了電壓源、電流源、6-1/2位數字多用表、電子負載及觸發控制器的功能。這些測試功能，令2450型觸摸屏數字源表具有I-V特性測試系統、曲線追蹤儀和半導體分析儀的各種測試能力，而成本更低廉。

　　KEITHLEY吉時利2450型觸摸屏數字源表特點

　　1、具備分析儀、曲線追蹤儀和I-V系統功能特點，降低實驗成本、

　　2、5 英寸高分辨率電容觸摸屏圖形用戶界面(GUI)

　　3、基本測量準確度 0.012%，分辨率 6? 數位

　　4、靈敏度更高，新增源/測量量程：20mV 和 10nA 源和阱(4象限)操作

　　5、4 種“Quickset” 模式，用于快速設置和測量

　　6、內建上下文相關的前面板幫助

　　7、前面板輸入香蕉頭輸入;后面板三同軸輸入連接

　　8、2450 SCPI 和 TSP ? 腳本編程模式

　　9、2400 型 SCPI 兼容編程模式

　　10、前面板 USB 端口，用于數據/編程/配置 I/O

　　如何進行面板測試

　　1.按前面板上的POWER開關打開儀器，如果儀器已經打開，則重新上電

　　2.驗證源和測試功能。按前面板上的FUNCTION鍵

　　3.在Source Voltage and Measure 下面，選擇Current

　　4.選擇源量程。在主屏幕的SOURCE V下面選擇Range旁邊的按鈕

　　5.選擇20V

　　6.選擇源電壓。

　　7.輸入10V并選擇OK

　　8.設置源限值。

　　9.輸入10mA并選擇OK

　　10.選擇測量量測

　　11.選擇Auto

　　12.通過按OUTPUT ON /OFF 開關打開輸出。OUTPUT指示燈點亮

　　13.觀察顯示屏幕上的讀數

　　14.當完成后，通過按OUTPUTON /OFF 開關關閉輸出。OUTOUT指示燈熄滅
