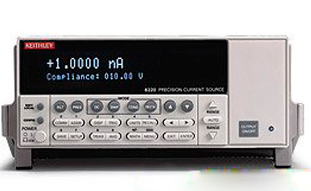

吉時利6220/6221型直流電流源主要特性及應用

　　微分電導測量是非線性隧道器件和低溫器件最重要和最關鍵的測量之一。而數學上的微分電導是器件I-M曲線的導數。KEITHLEY吉時利6220或6221與2182A納伏表的使用組合是業內最完整的微分電導測量方案。這些儀器組合也是速度最快的方案：比其它可選方案的速度快10倍而且噪聲低得多。該組合能在一次測量中獲取數據，無需對多次掃描的結果進行平均一一既耗時又容易產生誤差。而且，622x和2182A簡單易用，因為它們的組合可以當做單機使用。它們的連接很簡單，解決了其它方案難l以處理的隔離和噪聲電流問題。

　　主要特點

　　◆低電流量程： 2nA~100mA(滿量程)。

　　◆極低的電流噪聲：400fA峰峰值。

　　◆內置RS-232，GPIB，Trigger Link, 數字I/0接口和以太網接口(僅6221)。

　　◆Tri ax輸出接頭可由用戶設定，方便與帶防護功能的儀器配合。

　　◆仿真早期的220型電流源的程控命令，對已有應用不需重寫程序代碼。

　　◆通用的示例程序。

　　KEITHLEY吉時利6221獨有特點

　　●交流電流量程: 10pA~100mA。

　　●脈沖寬度最短可至5μs。

　　●頻率范圍: 1mHz~100kHz。

　　●內置標準波形和任意波形發生器。

　　和2182A結合測量電阻

　　★電阻測量范圍: 10nQ ~100MQ。

　　★微分電導測量:測量速度是其他測量方案的10倍， 并且噪聲很低。

　　★脈沖模式(僅6221): 脈沖寬度短至50μ s。

　　★配置簡單，使用方便(只需按兩個按鈕)。

　　主要應用領域

　　基于以上特點，6220/6221非常適合以下需要精密直流電流激勵和微弱電壓信號測量的場景：

　　1. 材料電阻率測量(低阻到中阻)

　　這是最經典的應用。通過向材料樣品(如金屬、合金、半導體晶圓、導電薄膜等)注入已知的精確電流(I)，并測量樣品兩端產生的電壓降(V)，利用歐姆定律(R = V/I) 計算出電阻(R)，再根據樣品的幾何尺寸計算出電阻率(ρ)。

　　其Delta模式可以完美消除測量回路中由不同金屬連接點(如探針)產生的熱電動勢，這是獲得準確數據的關鍵。

　　典型配置：6220(電流源) + 2182A(納伏表) + 一套四探針或范德堡法測試夾具。

　　2. 半導體器件特性分析

　　用于表征各種半導體器件的電氣性能。

　　二極管：提供掃描電流，測量正向壓降(Vf)，繪制I-V曲線，分析導通特性、理想因子等。

　　晶體管(BJT/FET)：作為精密電流源，用于：

　　BJT：提供基極電流(Ib)，測量集電極-發射極電壓，輸出特性曲線。

　　FET：提供柵極電壓(通常需要配合電壓源)，6220作為漏極電流源，測量漏源電壓，繪制輸出及傳輸特性曲線。

　　太陽能電池(PV Cell)：模擬不同光照條件下的電流輸出，用于精確測量太陽能電池的I-V曲線、最大功率點(MPP)、開路電壓(Voc)和短路電流(Isc)。

　　3. 超導材料研究

　　超導材料的電阻在臨界溫度以下為零。驗證這個“零電阻”需要極其精密的測量。

　　應用：向超導樣品注入電流，并使用納伏表檢測其兩端的電壓是否嚴格為零。6220的高精度和低噪聲對于分辨這種無限接近于零的電阻至關重要。

　　4. 傳感器特性測試

　　許多傳感器(如霍爾效應傳感器、溫度傳感器、壓力傳感器)的工作機制涉及電流激勵和電壓輸出。

　　霍爾效應測量：向霍爾片通入恒定電流(I_C)，在施加磁場的情況下，測量產生的霍爾電壓(V_H)。6220能提供穩定不變的控制電流，是獲得準確霍爾系數的前提。

　　RTD(電阻溫度探測器)測試：提供恒定的激勵電流，通過測量RTD的電阻變化來反推溫度。電流必須非常穩定且已知，才能保證溫度讀數的準確性。

　　5. 納米技術和器件測試

　　在納米線、石墨烯、碳納米管等低維材料的研究中，器件的尺寸極小，產生的信號極其微弱。

　　應用：需要6220這樣能提供nA甚至pA級微小電流的源，以避免過大電流燒毀樣品，同時又能精確地測量出微小的電壓響應。
