吉時利6485型皮安表的測試功能

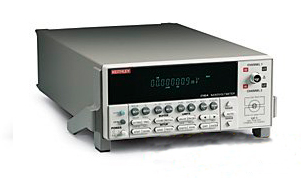

　　吉時利6485是一款高精度、高分辨率的皮安表(Picoammeter)，專為測量極低的電流、電壓和電阻而設計。它以其出色的靈敏度、低噪聲和豐富的功能在半導體、材料研究、光電檢測等領域廣泛應用。

　　吉時利6485型主要特點：

　　高性價比低電流測試和解決方案

　　●20fA分辨率

　　●5位半讀數

　　●輸入端壓降 <200μV

　　●速度可達1000個讀數/秒

　　●內置485仿真

　　●IEEE-488與RS-232接口

　　●模擬輸出

　　吉時利6485型號主要技術指標

　　●電流測量：20fA(包含噪聲)～20mA

　　●電阻測量：10Ω～1PΩ，最低電阻精度優于1%，最高電阻精度優于10%(使用236、237、238測量，通過加電壓測電流或加電流測電壓實現，不直接顯示阻值)。

　　●特性插頭：BNC

　　●IEEE-488：有

　　●RS-232：有

　　●CE：有

　　其它：5 1/2精度，自動量程100rdg/s

　　吉時利6485型號測量功能

　　●直流電流測量 (DC Current Measurement)

　　這是其最核心的功能。 它可以測量從毫安(mA)到皮安(pA)范圍的極微弱電流。

　　●量程： 提供多達7個量程，從 20mA 到 2nA(滿量程)，最低可分辨 2fA (0.002 pA) 的電流，展現了極高的靈敏度。

　　低噪聲設計： 采用低噪聲輸入級和優化的內部屏蔽，確保在測量皮安級電流時具有極高的信噪比。

　　●電壓測量

　　6485可以作為一臺高輸入阻抗的靜電計使用，測量電壓。

　　量程： 提供從 2V 到 200V 的多個量程。

　　高輸入阻抗： 輸入阻抗 >10TΩ(太歐姆)，確保在測量高阻抗源電壓時幾乎不會從被測電路汲取電流，避免了負載效應，保證了測量準確性。

　　●電阻測量

　　通過已知的內部電壓源(±20V)施加一個電壓到被測電阻上，并精確測量流過電阻的電流，然后利用歐姆定律(R = V / I)計算出電阻值。

　　測量范圍： 可以測量從 10mΩ 到 200TΩ 的超高電阻。

　　適用場景： 非常適合測量絕緣材料、PCB漏電、電纜絕緣電阻、半導體器件的漏電流等。

　　●電荷測量

　　這是一個非常有特色的功能。通過測量電流對時間的積分(Q = ∫ I dt)來得到電荷量。

　　量程： 提供從 2nC 到 20μC 的多個量程。

　　適用場景： 用于測量電容器的電容(C = Q / V)、研究光電效應或輻射探測中的電荷脈沖等。
